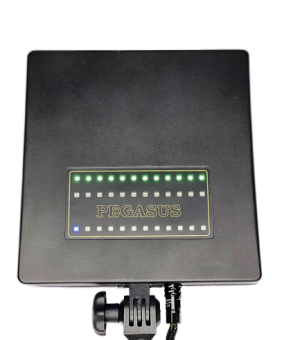

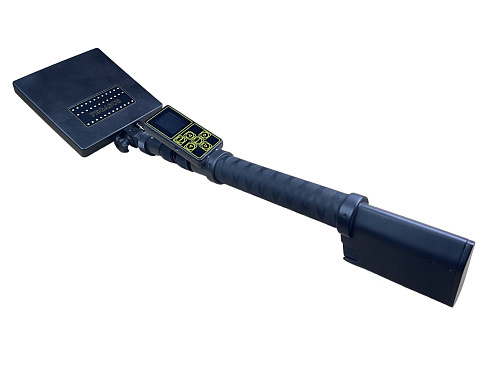

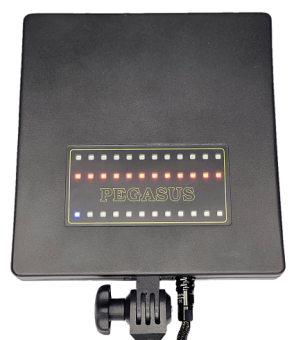

Нелинейный локатор PEGASUS LF (ПЕГАС)

Предназначение:

Основной задачей, решаемой с помощью нелинейного локатора, является обнаружение подслушивающих устройств. При этом предполагается, что главным демаскирующим признаком будет наличие в их составе полупроводниковых элементов (электронные компоненты) и «естественных» полупроводников (элементы корпуса, контакты, ржавые элементы конструкций и т.д.).

Особенности:

• Предусмотрен режим работы (SEL) при котором на дисплее дублируется показания шкал уровней передатчика и приемников для анализа уровней сигналов в случае расположения антенного блока вне зоны видимости (узкие ниши между мебелью и стенами и проч.).
• Предусмотрена возможность перехода прибора в "спящий" режим, который позволяет при бездействии прибора экономить заряд аккумулятора.

Область применения:

ограждающие конструкции (стены, перекрытия, полы), элементы интерьера, различные предметы, заведомо не содержащие в своем составе полупроводники.

Предметы, в составе которых заведомо имеются полупроводники (офисная и бытовая техника, средства связи и т.п.) проверяются иными способами.

Режимы работы:

• Поиск нелинейных переходов.

• Идентификация обнаруженного перехода – полупроводник или коррозийный диод.

• В антенном модуле имеется режим "20К", что позволяет прослушивать низкочастотный сигнал работающего устройства (магнитофона, радиопередатчика, микрофонного усилителя).

 В режиме «20К» сигналы на частотах гармоник, принимаемые изделием, модулируются низкочастотным сигналом, имеющимся в электронных цепях обнаруженного или исследуемого устройства.

Технические характеристики:

№	Технические требования	Характеристики
ПЕРЕДАТЧИКИ
передатчик (LF)
1.	Диапазон частот	883.7 MHz to 888.7 MHz
2.	Выходная мощность	30dbm (1W) непрерывная
3.	Тип излучения	непрерывный
Приемники
Приемники для приема гармоник передатчика (LF)
1.	Rx частоты for 2nd and 3rd гармоник	1767.4 to 1777.4MHz, 2651.1 to 2666.1MHz
2.	чувствительность	– 120 dbm
Управление
1.	Дисплей	TFT цветной дисплей 128x160 разрешение, 262 000 цветогамма
2.	Эксклюзивное решение, отключение прибора для экономии АКБ при отсутствии движения.	Да, регулировка времени отключения от 15сек до 2 мин
Выходные характеристики
1.	Тоновый сигнал
2.	Модуляция

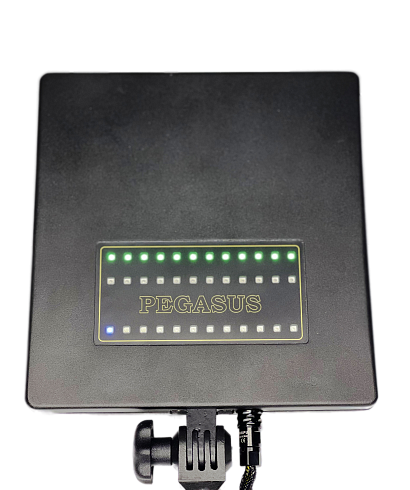

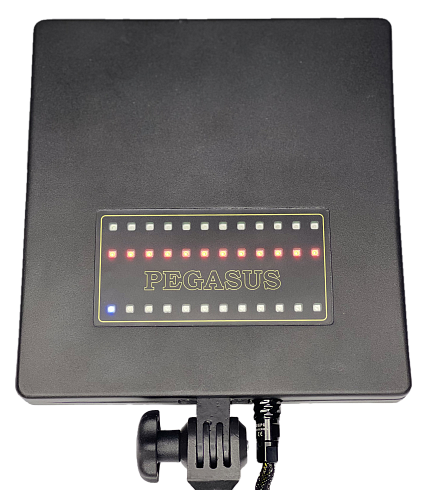

3.	отображение	12 красных LED for 2nd and 12 зеленых LED for 3nd гармоники
4.	Эксклюзивное решение, шкалы приемников от гармоник зондирующего сигнала на приборе дублируются на экране на рукоятке прибора
1.	Питание АКБ	Минимальное время работы от АКБ 4 часа
1.	Вес НЕТТО	Вес прибора при работе не более 1,8 кг
