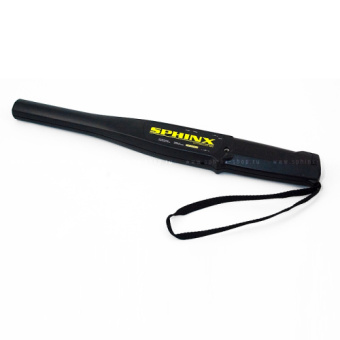

Досмотровый металлоискатель Sphinx ВМ-612

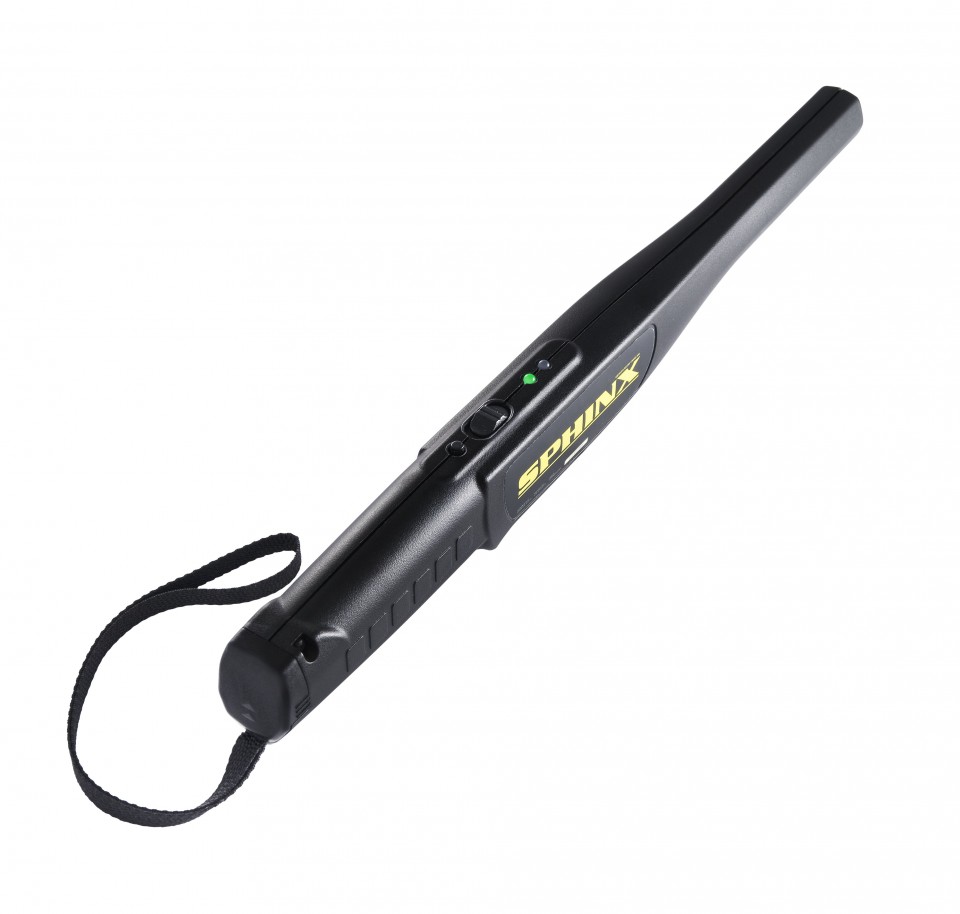

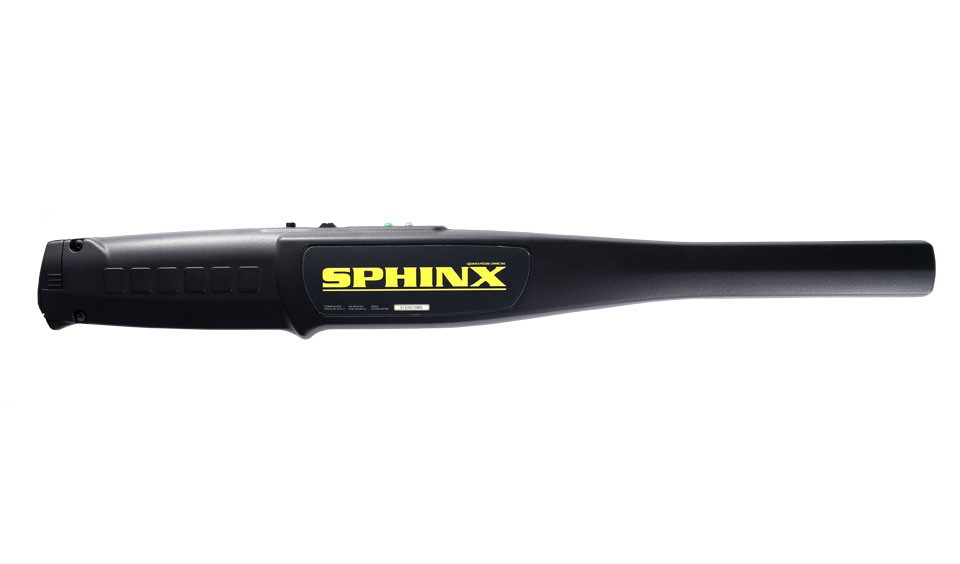

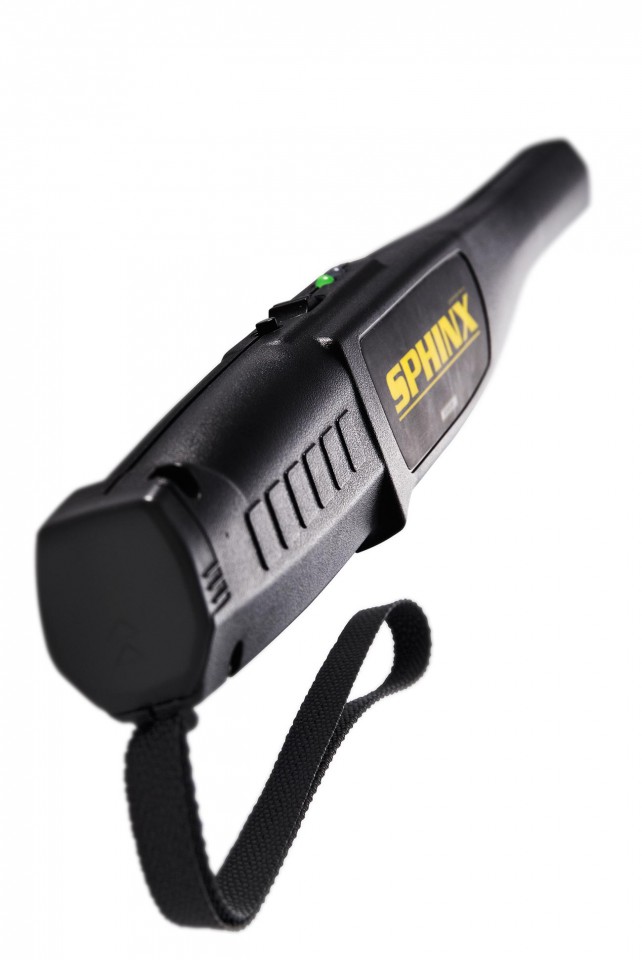

Сфинкс BM-612 – это металлодетектор ручного типа выполненный из черного пластика с высокой износостойкостью и ударопрочностью. Внутри корпуса размещены блок питания, а также рабочая схема изделия.

Модель оснащается вихретоковым преобразователем (ВТП). Данная особенность позволяет найти скрытые объекты из металлов используя одночастотные (гармонические) колебания.

При работе металлодетектора в диапазоне напряжения батареи от 9 до 6,7В используется встроенный стабилизатор напряжения.

В модели предусмотрен световой сигнализатор разряда металлоискателя. Светодиод зеленого цвета начинает мигать если напряжение аккумулятора меньше 7,5В или батарея разряжена. Частота мигания увеличивается по мере разряда. Автоматическое отключение происходит при напряжении меньше 6,7В

Назначение

Сфинкс ВМ-612 используется в слабопроводящих и диэлектрических средах для распознавания запрещенных предметов из черных и цветных металлов.

Основное назначение – это поиск металлических предметов скрытых под одежной, а также в багаже или журналах. Обнаружив такой предмет срабатывает звуковой или вибро-сигнал, а также загорается светодиод. Металлоискатель используют многие силовые структуры для досмотра, сотрудниками ЧОП, охранниками , а при строительстве, энергетике, связи и т.п.

Особенности

Модель спроектирована таким образом, что помимо равномерной зоны чувствительности вдоль оси еще имеется зона повышенной чувствительности в торцевой части.

• высокая чувствительность;

• наличие дополнительной узконаправленной зоны повышенной чувствительности в передней части изделия;

• авто. настройка чувствительности (модель " ВМ-612ПРО");

• световая, звуковая и вибрационная ("ВМ-612ПРО")

• индикация обнаружения;

• подзарядка аккумулятора ("ВМ-612ПРО") без извлечения из корпуса металлоискателя;

• индикация разряда батареи;

• эргономичная конструкция с удобным хватом;

• широкая зона захвата;

• функция "селекция по габаритам";

• функция автоматического отключения. Металлоискатель автоматически выключается через 8 минут простоя с звуковой индикацией процесса отключения;

• функция "включил и работай";

• функция "принудительный досмотр";

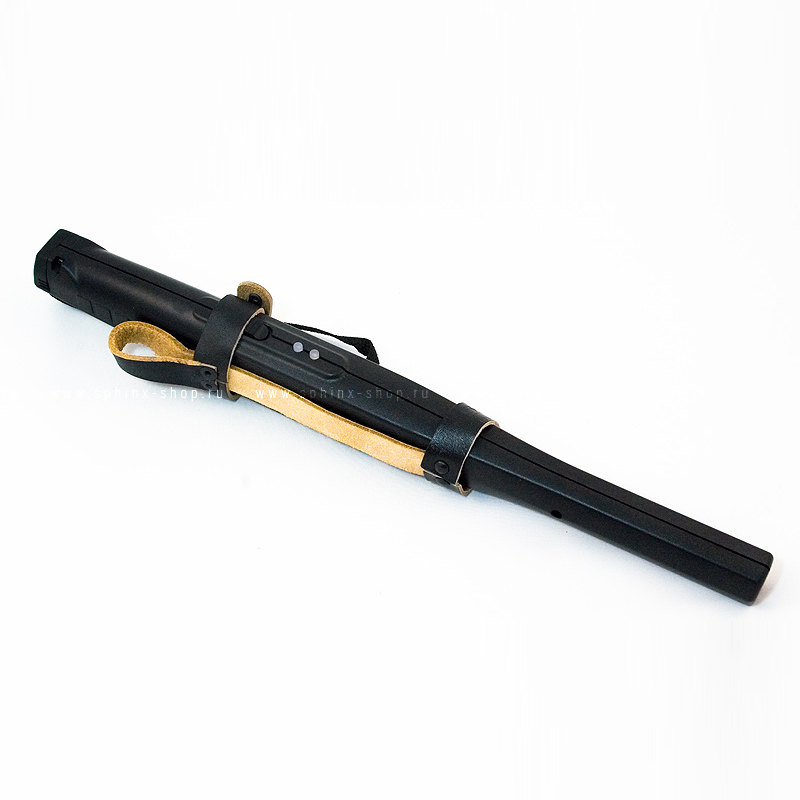

• удобное крепление на ремень (входит в комплект);

• бесшумный режим работы;

Подготовка к работе

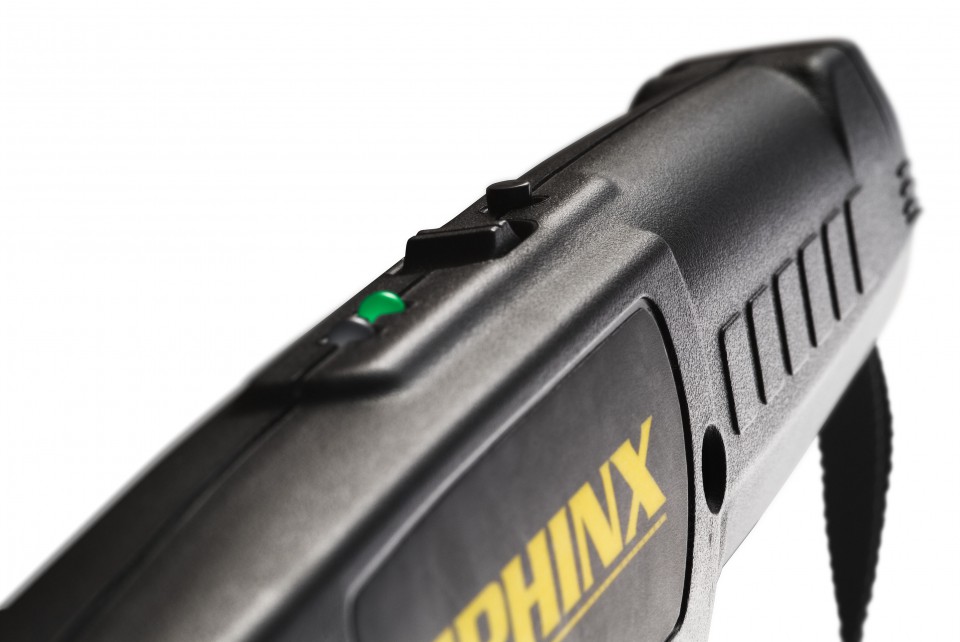

Надеть ремешок на запястье руки и взять металлоискатель в руку. Убедиться в отсутствии металлических предметов в радиусе 1м вокруг прибора. Включить ВМ-612 переместив движок в положение “1” (см. Рис. Приложение 1) 3-х позиционного выключателя (загорается зеленый светодиод).

Следует помнить, что в первом случае (рис. Положение 1), будет срабатывать звуковая и световая сигнализация, во втором случае (рис. Положение 3) будет срабатывать только световая сигнализация (и вибро в модификации BM-612ПРО)

Проверить готовность металлодетектора к работе, поднеся поисковый элемент к локальному металлическому предмету (монета, часы, ключи и т.д.).

Световая сигнализация (красный светодиод), а так же звуковая и вибросигнализация, должна срабатывать на заданном расстоянии от рабочей поверхности поискового элемента до объекта ( в пределах, указанных в технических характеристиках с учетом примечания для ВМ-612 и ВМ-612ПРО. Сфинкс ВМ-612 готов к работе.

При повторных (или многократных) “включениях-выключениях” металллоискателя в течении рабочего дня настройка чувствительности не требуется и осуществляется автоматически.

Порядок работы

Поднести металлоискатель к контролируемому объекту и медленным сканированием в непосредственной близости от его поверхности (скорость сканирования не должна превышать 0,5м/с, в противном случае дальность и вероятность обнаружения скрытых металлических предметов, особенно мелких, несколько снижается) произвести поиск. Срабатывание звуковой (или вибро-) и световой сигнализации указывает на наличие скрытых металлических предметов.

Частота сигнализации зависит от расстояния до обнаруженного металлического предмета.

Чем меньше расстояние, тем выше частота.

Срабатывание звуковой и световой сигнализации указывает на наличие скрытых металлических предметов.

Прибор обладает достаточно высокой разрешающей способностью и обеспечивает при сканировании (<0,5 м/с) раздельную сигнализацию о наличии двух мелких металлических предметов, расположенных на расстоянии не менее 8 см друг от друга.

- только для ВМ-612 и ВМ-612ПРО

При нажатии кнопки “Управление Чувствительности” чувствительность прибора к крупным металлические предметам (нож, пистолет и т.д.) снимается (в 2 раза), а мелкие металлические предметы (мелкие монеты, застежки, молнии и т.д.) не вызывают срабатывания сигнализации.

Таким образом, появляется возможность определить величину обнаруженного при первичном сканировании металлического предмета путем нажатия кнопки и повторным сканировании подозрительного участка обследуемого объекта (одежды человека, багажа и т.д.). При этом мелкие металлические объекты не будут определяться и отвлекать оператора от поиска опасных предметов (пистолет, нож и т.д.)

- только ВМ-612 Ультра

Кнопка “Управление чувствительностью " отсутствует.

Правила зарядки аккумулятора

В модификацию прибора входит блок питания (БП) 220В/12 В (ток нагрузки не более 100мА), который может быть использован для зарядки аккумуляторной батареи через встроенное в прибор зарядное устройство. Для зарядки аккумулятора следует подключить БП в разьем, находящийся на корпусе прибора, при этом выключатель питания должен находиться в положении “ВЫКЛ ” (Положение 2).

Для полной зарядки аккумулятора требуется не менее 16 часов, также допускается не полная зарядка

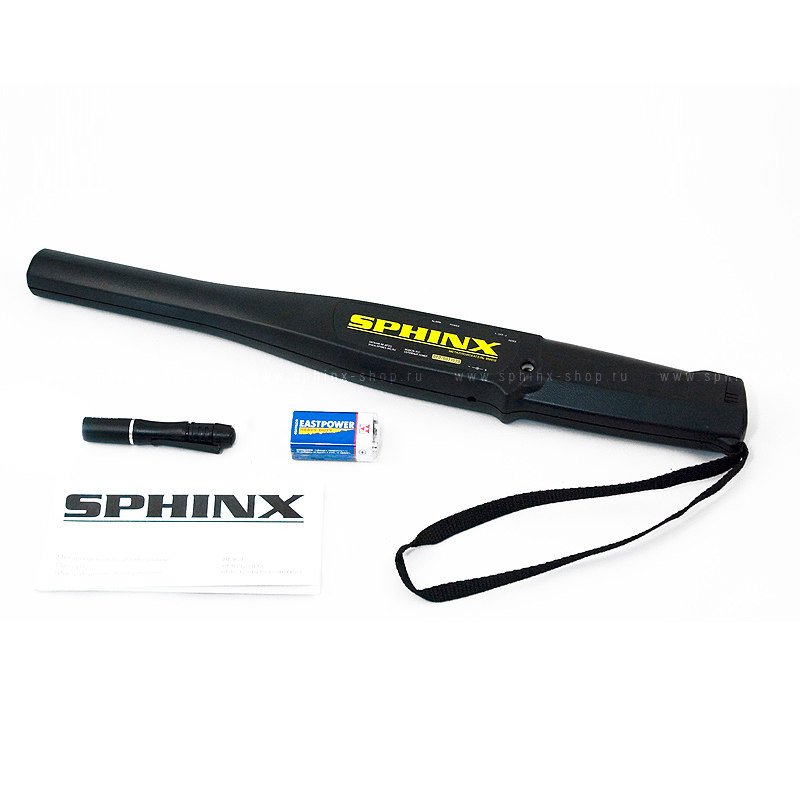

Комплект поставки

• Металлоискатель - 1 шт
• Батарея "Крона" - 1 шт
• Упаковка - 1 шт
• Паспорт изделия - 1 шт
