Телескопическое досмотровое устройство ТДК-1ВР

Области применения:

• техническая экспертиза и диагностика состояния различных объектов – котлов, резервуаров, трубопроводов, крупногабаритных механизмов, подвижного состава железнодорожного транспорта и т.п.;

• таможенный досмотр и контроль перемещаемых грузов и транспортных средств;

• осмотр завалов и поиск пострадавших при ликвидации последствий чрезвычайных происшествий;

• осмотр объектов коммунального хозяйства (колодцы, лифтовое оборудование, коллекторы и т.п.);

• поиск закладок, взрывчатых веществ, выявление подозрительных и опасных предметов при проведении специальных работ службами спасения и безопасности.

• технический осмотр транспортных средств и досмотр автотранспорта подразделениями автомобильной инспекции.


Устройство состоит из установленной на телескопической штанге миниатюрной видеокамеры с электронным управлением угла поворота, ЖКИ-монитора с аккумуляторным питанием, системы встроенной подсветки и блока видеопамяти.

Отличительные особенности:

Работа в полной темноте. Устройство оснащено встроенным источником белого света с регулируемым углом расходимости светового пучка, позволяющим осуществлять эффективную подсветку как близкорасположенных, так и удаленных (до 3-х метров) объектов. Опционально устройство оснащается различными сенсорами - цветной, черно-белый, сенсор с увеличенным диапазоном чувствительности 350 - 1100нм, а также различными, согласованными с сенсорами источниками света: видимый, ультрафиолет, ИК.
Два варианта камерной головки:
Цилиндрическая Квадратная (с увеличенным углом отклонения)
Естественная цветопередача и высококачественное изображение за счет применения цветных видеокамеры и ЖК-монитора.
Дистанционное электронное управление с рукоятки телескопической штанги положением видеокамеры облегчает и ускоряет процедуру ее ориентирования на наблюдаемые объекты.
Встроенное устройство автоматической подмотки кабеля позволяет легко и просто изменять длину телескопической штанги в процессе эксплуатации.
Увеличенный контролируемый ресурс автономной работы за счет применения электронных компонентов с более низким энергопотреблением. Компактная и эргономичная конструкция укладки и малый вес всего комплекта обеспечивает его удобную транспортировку.

Дополнительные опции:

• дополнительная подкатная штанга для осмотра днищ транспортных средств;
• беспроводная передача ТВ-сигнала на удаленный приемник;
• доработка спектральных характеристик сенсора и подсветки
• Дополнительная изгибаемая секция

Дополнительная изгибаемая секция длиной до 800 мм, как промежуточное звено между камерной головкой и телескопической штангой, или для прямой установки на рукоятку.  Ей может может быть придана любая удобная изогнутая форма, что позволяет вводить устройство в объект по криволинейной траектории и фактически превращает его в видеоскоп.

Технические характеристики:

• Масса изделия в полной комплектации не более 6 кг.
• Габаритные размеры:
• футляр для телескопической штанги с видеокамерой 1200х200х100 мм.
• сумка для блока монитора 260х190х120 мм.
• Масса снаряженной телескопической штанги с видеокамерой, рукояткой и кабелем управления не более 2,5 кг.
• Масса блока монитора не более 0,8 кг.
• Время работы от одного комплекта заряженных батарей, не менее 180 мин.
• Длина штанги в сборе (с камерой и гибкой секцией)  1,2-2,85 м
• Видеокамера цветная ПЗС матрица, 1/3"
• Габариты корпуса видеокамеры не более 40х40 мм
• Разрешающая способность по горизонтали, не хуже 760 тв.линий, (976х582 пикс)
• Чувствительность 0,15 Лк
• Угловое поле зрения 70 град
• Управление углом наклона видеокамеры относительно оси штанги – электронное с рукоятки штанги ± 125 град
• Рабочее расстояние  от 80 мм
• Система подсветки  светодиодная, белый свет
• Тип монитора жидкокристаллический, цветной
• Размер экрана монитора, по диагонали 127 мм
• Длина межблочного кабеля до 2 м.
• Время готовности после включения не более 10 сек

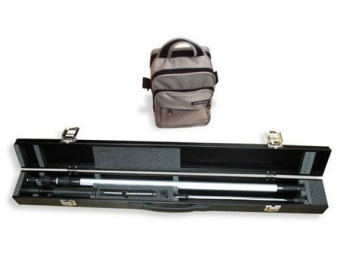

Состав базового комплекта:

• Штанга с видеокамерой со встроенной подсветкой и электроприводом наклона;
• ЖКИ- монитор с блоком аккумуляторов (2 штуки);
• межблочный кабель;
• зарядное устройство;
• футляр для камеры и штанги;
• сумка для блока монитора.

Применение устройства:

Поиск закладок под фальшпотолком

Диагностика дефектов вагонной тележки

Осмотр шасси самолета с применением гибкой секции
