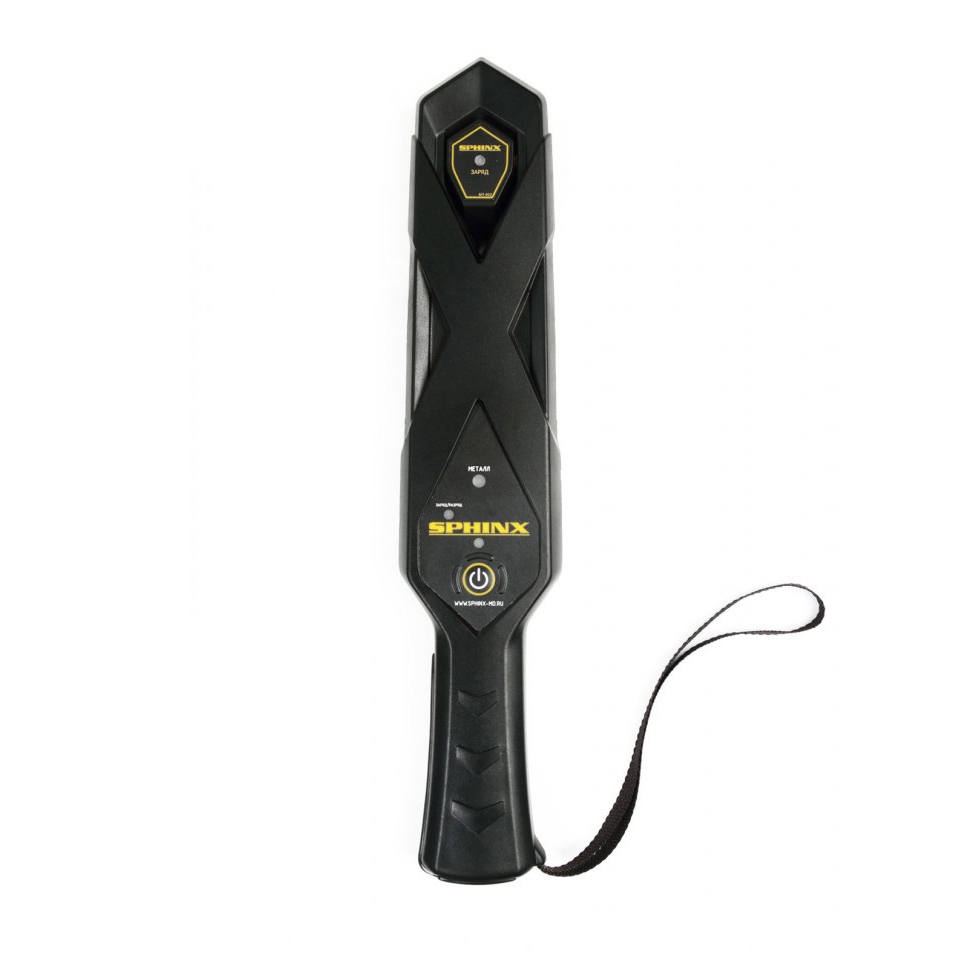

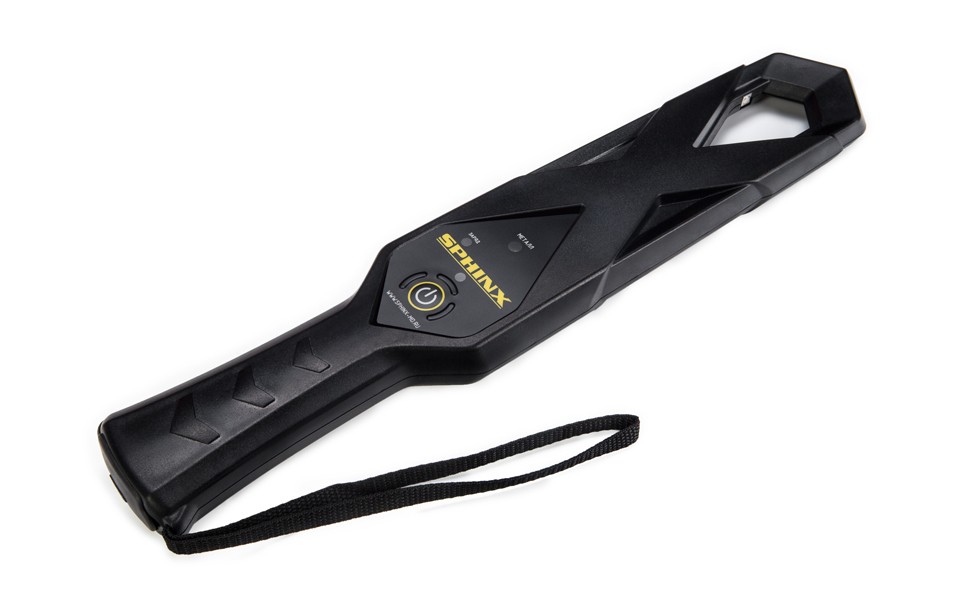

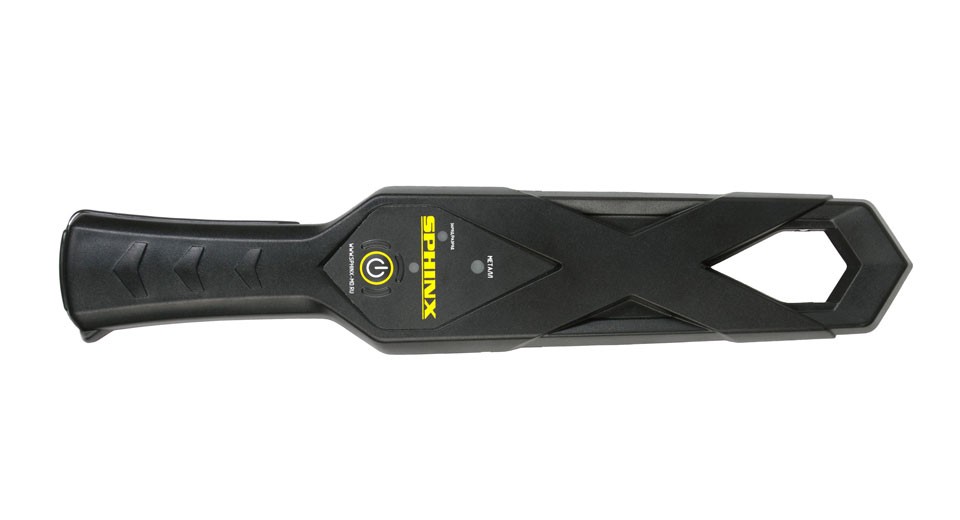

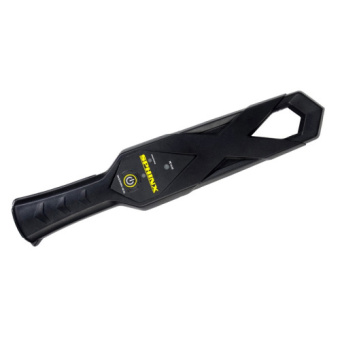

Досмотровый металлоискатель Sphinx ВМ-611Х

Портативный ручной металлоискатель ВМ 611Х разработан для поиска и обнаружения запрещенных предметов при досмотре.

Модель оснащается вихретоковым преобразователем. Корпус металлоискателя выполнен из ударостойкого пластика. В корпусе размещаются источник питания и электронная плата.

Стабилизатор напряжения встроен в прибор и срабатывает при изменении напряжение в пределах от 9 до 6.5В

При разряде батареи ниже 7В включается индикация разряда батареи - кратковременные тройные звуковые сигналы с частотой раз в 10 секунд. При снижении напряжения питания ниже 6,5 В зеленый светодиод выключается, включается красный и постоянная звуковая индикация.

Принцип работы прибора основан на методе обнаружения скрытых объектов из металла с помощью гармонических (одночастотных) колебаний.

Прибор используется для проведения личного досмотра и поиска металлических предметов скрытых под одежной, а также в багаже или журналах.

Новая модель металлоискателя SPHINX ВМ 611 Х объединила в себе последние решения в сфере досмотрового оборудования и современный подход к проектированию, основываясь на более чем 20-ти летнем опыте компании ЗАО “СФИНКС” в сфере производства ручных металлоискателей.

Назначение прибора

Сфинкс ВМ 611Х предназначен для поиска запрещенных изделий из черных и цветных металлов в слабопроводящих и диэлектрических средах, скрытых на теле человека, в багаже, корреспонденции и т.д. Металлоискатель используют многие силовые структуры в муниципальных и образовательных учреждениях для досмотра, а также на предприятиях сотрудниками ЧОП и службы безопасности.

Подготовка к работе

Надеть ремешок, закрепленный на корпусе прибора, на запястье руки и взять прибор в руку. Включить прибор, удерживая кнопку ВКЛ/ВЫКЛ(кнопка включения питания и изменения режимов работы прибора). (См. схема 1)

По завершении тестирования прибора загорается зеленый светодиод. Проверить готовность прибора к работе, поднеся поисковый элемент к локальному металлическому предмету (монета, часы, ключи и т.д.). Световая сигнализация (красный светодиод), а так же звуковая сигнализация, должна срабатывать на заданном расстоянии от рабочей поверхности поискового элемента до объекта (в пределах, указанных в разделе "Технические характеристики"). Прибор готов к работе.

При повторных (или многократных) "включениях­/выключениях" прибора дополнительная настройка чувствительности не требуется и осуществляется автоматически.

Обслуживание

Техническое обслуживание прибора заключается в следующем:

• Удаление пыли с поверхности корпуса;
• Визуальная проверка внешнего вида корпуса;
• Проверка надежности контакта соединений в разъеме для подключения элемента питания;
• Проверка работоспособности прибора согласно разделу "ПОДГОТОВКА К РАБОТЕ".

Порядок работы

Поднести прибор к контролируемому объекту и медленным сканированием в непосредственной близости от его поверхности и произвести поиск.

Скорость сканирования не должна превышать 0,5 м/с, в противном случае дальность и вероятность обнаружения скрытых металлических предметов, особенно мелких, несколько снижается.

Срабатывание звуковой и световой сигнализации указывает на наличие скрытых металлических предметов.

Прибор обладает достаточно высокой разрешающей способностью и обеспечивает при сканировании ( <0,5 м/с) раздельную сигнализацию о наличии двух мелких металлических предметов, расположенных на расстоянии не менее 8 см друг от друга.

В приборе реализована функция снижения чувствительности в 2 раза и бесшумный режим индикации обнаружения металла.
Для того, чтобы изменить рабочий уровень чувствительности, необходимо во включенном состоянии прибора нажать и удерживать кнопку. При отпускании кнопки после двойного звукового сигнала чувствительность будет снижена в 2 раза. Индикацией этого режима является моргающий зеленый светодиод питания. (См. схема 2).

Для изменения режима индикации, необходимо во включенном состоянии нажать и удерживать кнопку ВКЛ/ВЫКЛ!. Дождаться двойного звукового сигнала (изменение уровня чувствительности), за ним последует тройной звуковой сигнал, после него необходимо отпустить кнопку, изменится режим индикации на бесшумный. (См. схема 3)

Для возврата к начальным настройкам, необходимо повторить описанные выше манипуляции.
При выключении прибора текущие настройки сохраняются в энергонезависимой памяти прибора.

Правило заряда аккумулятора

Если комплектация прибора включает в себя зарядное устройство и аккумулятор, пожалуйста ознакомьтесь с данным разделом инструкции.

В модификацию прибора может входить зарядное устройство 220/12 В (ток нагрузки не более 100мА) которое предназначено для зарядки аккумуляторной батареи.

Для зарядки аккумулятора следует подключить выключенный прибор к зарядному устройству (любой стороной), при этом на приборе загорится индикатор "МЕТАЛЛ/заряд". Для полной зарядки аккумулятора требуется не более 16 часов, так же допускается не полная зарядка.

Возможные неисправности

Если при включении прибора загорается красный светодиод, зеленый не горит и звучит звуковая сигнализация, напряжения питания ниже 6,5 В, необходимо заменить (зарядить) элемент питания.

• Прибор - 1 шт
• Батарея "Крона" - 1 шт
• Упаковка - 1 шт
• Паспорт - 1 шт
