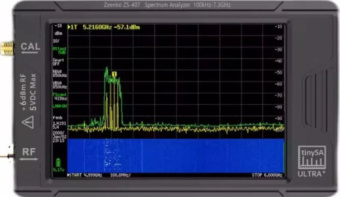

Портативный анализатор спектра TinySA ULTRA PLUS ZS-407

ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС

Разрешение дисплея:  480*320 пикселей

Диагональ экрана:  4”

16 бит напиксел RGB

ХАРАКТЕРИСТИКИ АНАЛИЗАТОРА СПЕКТРА

Диапазон входных частот от 100 кГц до 800 МГц (900 МГц для Ultra+) в обычном режиме и до 7,3 ГГц при включенном режиме ULTRA

Входное сопротивление 50 Ом при входном затухании 10 дБ или более.

Возможность выбора ручного и автоматического ослабления входного сигнала в диапазоне от 0 дБ до 31 дБ с шагом 1 дБ, когда LNA неактивен

Максимальный входной сигнал +/-5 В постоянного тока

Абсолютный максимальный уровень входного сигнала +6 дБм с внутренним затуханием 0 дБ

Абсолютная максимальная кратковременная пиковая входная мощность +20 дБм с внутренним затуханием 30 дБ

Рекомендуемая максимальная входная мощность +0 дБм с внутренним затуханием в автоматическом режиме

Для достижения наилучших результатов поддерживайте входную мощность ниже -25 дБм.

Входная точка пересечения продуктов модуляции третьего порядка (IIP3) +15 дБм с внутренним затуханием 0 дБ

Точка компрессии 1 дБ при -1 дБм с внутренним затуханием 0 дБ

Разрешение детектора мощности 0,5 дБ и линейность в зависимости от частоты +/-2 дБ ниже 5,3 ГГц, +/-5 дБ между 5,3 ГГц и 6 ГГц

Минимальная длина пакета для правильного измерения уровня при полосе пропускания 850 кГц в режиме нулевого диапазона составляет 50 микросекунд

Абсолютная точность уровня мощности после калибровки уровня мощности +/- 2 дБ

Встроенный дополнительный 20 дБ LNA с коэффициентом шума 5 дБ до 6 ГГц.

Самый низкий различимый сигнал без LNA на частоте 30 МГц с использованием полосы разрешения 30 кГц -102 дБм

Самый низкий различимый сигнал с LNA на 30 МГц с использованием полосы разрешения 200 Гц -145 дБм

Точность частоты равна выбранной полосе разрешения

Фазовый шум на частоте 30 МГц -108 дБ/Гц при смещении 100 кГц и -115 дБ/Гц при смещении 1 МГц

Динамический диапазон без паразитных составляющих при использовании полосы пропускания 30 кГц составляет 70 дБ

Фильтры разрешения шириной 0,2, 1, 3, 10, 30, 100, 300, 600 и 850 кГц.

Разрешение экрана 51, 101, 145, 290 или 450 точек измерения.

Скорость сканирования более 1000 точек в секунду при использовании фильтров с самым большим разрешением.

Автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранной полосы пропускания разрешения

Опция подавления паразитных сигналов для оценки того, генерируются ли определенные сигналы изнутри или они действительно присутствуют во входном сигнале

Выход на наушники для прослушивания демодулированного звука (только AM). Стереоразъем с микрофоном или без него, высокое сопротивление громче, защита от короткого замыкания

ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА СИГНАЛОВ

Синусоидальный выходной сигнал с гармониками ниже -40 дБ основной гармоники от 100 кГц до 800 МГц (900 МГц для Ultra+)

Выходной уровень выбирается с шагом 1 дБ в диапазоне от -115 дБм до -19 дБм

Выше 800 МГц выбор из двух режимов вывода:

Самый чистый режим сигнала: прямоугольная волна, до 6 ГГц с грубым шагом частоты и менее точным уровнем выходного сигнала

Режим максимальной точности: сниженные гармоники с возможными сильными выбросами до 7,3 ГГц  с разрешением по частоте ниже 800 МГц и плавным изменением выходного уровня.

Точность уровня +/- 2 дБ до 800 МГц между -72 дБм и -19 дБм, меньшая точность ниже -72 дБм, еще меньшая точность ниже -110 дБм

Разрешение выходной частоты 57,2 Гц

Дополнительные частоты модуляции AM или FM от 50 Гц до 5 кГц (AM) или 1 кГц (FM) или качание в выбираемом диапазоне частот

Глубина модуляции АМ от 10% до 100%

Девиация FM от 1 кГц до 300 кГц

Опциональная регулировка выходного уровня по максимуму во всем диапазоне выходного уровня

ХАРАКТЕРИСТИКА ЭТАЛОННОГО ГЕНЕРАТОРА

Дополнительный выход прямоугольной волны с основной частотой -35,6 дБм, подключенный к выходу калибровки

Частоту можно установить на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.

АККУМУЛЯТОР

Время зарядки максимум 1 час через порт USB минимум 500 мА или зарядное устройство USB

Работа на полностью заряженном аккумуляторе 3 часа для Ultra+.

ВЕРСИИ И РАЗЛИЧИЯ АППАРАТНОГО ОБЕСПЕЧЕНИЯ

V0.4.5.1 Первая версия HW

V0.4.5.1.1 Обновлен ЖК-экран для обеспечения доступности

V0.4.6 первый Ultra+ ZS406

V0.5.3 first Ultra+ ZS407
