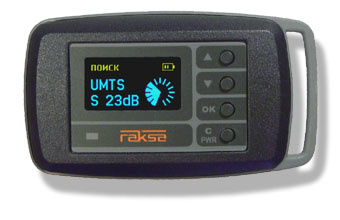

Индикатор поля RAKSA-121
- Описание
- Отзывы
- ОписаниеСелективный индикатор поля RAKSA-121 предназначен для обнаружения в ближней зоне и определения местоположения радиопередающих устройств, использующихся для негласного съема информации, включая сотовые телефоны стандартов GSM, UMTS (3G), LTE (4G), беспроводные телефоны стандарта DECT, устройства Wi-Fi и Bluetooth.
Отличительные особенности:
• селективный прием радиосигналов
• высокая скорость сканирования и анализа
• обнаружение широкополосных и цифровых сигналов
• адаптация к фону в режиме охраны
• возможность поиска с вычитанием спектра
• аудиоконтроль сигналов
• измерение частоты и уровня сигнала
• журнал событий тревоги
• бесшумная индикация тревоги (вибросигнал)
• отсутствие внешней антенныТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон принимаемых частот 40-3800 МГц Типовая чувствительность 70 мВ/м Динамический диапазон 50 дБ Ширина полосы пропускания 10 МГц Время полного цикла сканирования 2 - 3с Время работы в режиме охраны 4-12 ч. Время работы в остальных режимах 3 ч. Дисплей OLED, 128 х 64 Размеры 77 х 43 х 18 мм Вес 35 г
РЕЖИМ ОХРАНЫРежим охраны предназначен для постоянного слежения за обнаруженными аналоговыми и цифровыми радиосигналами в автоматическом режиме (без участия оператора) и тревожной сигнализации в случае появления опасного радиосигнала, т.е. радиосигнала с уровнем, превышающим установленный порог. Режим охраны используется в тех случаях, когда первоначально источник опасного радиосигнала отсутствует или не активен. Информация о событиях тревоги сохраняется в журнале.
В режиме охраны для аналоговых сигналов осуществляется вычитание фонового спектра. Это уменьшает влияние стационарных (постоянно присутствующих) мешающих сигналов и помех. Алгоритм адаптации фонового спектра отслеживает медленные изменения уровней этих мешающих сигналов.
РЕЖИМ ОБЗОРАРежим обзора предназначен для обнаружения аналоговых и цифровых радиосигналов всех типов. В этом режиме на дисплее отображается список всех текущих обнаруженных сигналов, отсортированный по частоте или типу сигнала.
РЕЖИМ ПОИСКАРежим поиска предназначен для обнаружения и определения местоположения аналоговых и цифровых радиопередатчиков. На дисплее отображается сигнал, имеющий максимальный уровень. Этот режим используется в тех случаях, когда есть возможность перемещения индикатора поля для поиска радиопередатчика.
В режиме поиска для аналогового сигнала реализована световая и звуковая индикация относительного уровня сигнала – по частоте повторения вспышек светодиода можно судить о приближении или удалении от радиопередатчика.
РЕЖИМ ПОИСКА С ВЫЧИТАНИЕМ СПЕКТРАРежим поиска с вычитанием спектра предназначен для обнаружения и определения местоположения аналоговых радиопередатчиков. Использование этого режима имеет преимущества по сравнению с обычным режимом поиска в случае, если радиопередатчик находится в том же помещении.
В режиме поиска с вычитанием спектра определяется не абсолютный уровень аналоговых сигналов, а относительный – его разница с базовым спектром, который был измерен в начале работы в этом режиме. Известно, что при приближении или удалении от радиопередатчика, который находится внутри помещения, уровень сигнала изменяется сильнее, по сравнению с радиопередатчиком, расположенным вне помещения. Т.к. в режиме поиска с вычитанием спектра индикатор поля селективно реагирует на изменения уровня, то локальные радиопередатчики будут обнаружены с большей вероятностью.
В режиме поиска с вычитанием спектра реализована световая и звуковая индикация относительного уровня сигнала.
МОНИТОРИНГ ЦИФРОВЫХ СИГНАЛОВРежим мониторинга цифровых сигналов предназначен для обнаружения сигналов сотовых телефонов стандартов GSM900/1800, UMTS(3G), CDMA450, беспроводных телефонов стандарта DECT, устройств Bluetooth, Wi-Fi и прочих импульсных сигналов в диапазоне 2,4 ГГц. В режиме мониторинга цифровых сигналов на дисплее отображается список всех цифровых сигналов и их обнаруженные уровни.
АУДИОКОНТРОЛЬАудиоконтроль аналоговых сигналов возможен в режимах обзора, поиска и поиска с вычитанием спектра. При аудиоконтроле осуществляется прослушивание амплитудно-модулированных сигналов через встроенный динамик. Использование аудиоконтроля в некоторых случаях облегчает идентификацию сигналов и позволяет использовать «акустозавязку».
ЖУРНАЛ СОБЫТИЙ ТРЕВОГИВ журнале событий тревоги сохраняется информация об опасных радиосигналах, которые были обнаружены в режиме охраны. Максимальное число записей – 200. Если одновременно обнаружены опасные сигналы разных типов, то в журнале сохраняется информация о каждом из них. При просмотре записи на дисплее отображается время появления и исчезновения сигнала, его тип и максимальный уровень.
