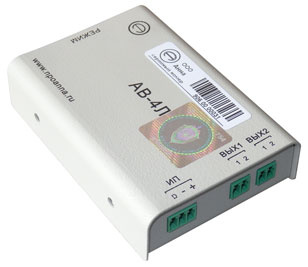

Генераторный блок "АВ-4Л"

Технические характеристики Изделия

     Основные технические характеристики Изделия указаны в Таблице. Не указанные характеристики соответствуют требованиям ФСТЭК России предъявляемым к средствам активной акустической и вибрационной защиты акустической речевой информации.

Параметр		Значение
Рабочий диапазон частот, Гц		90 ... 11 200
Диапазон регулирования октавных уровней, дБ, не менее		6 1)
Диапазон регулирования интегрального уровня, дБ, не менее		10
Максимальное число подключаемых вибровозбудителей, шт.		36 2)
Количество шумовых выходов, шт.		2
Интерфейс управления		ReBus-3
Напряжение электропитания, В		10 – 14
Ток, потребляемый генераторным блоком "АВ-4Л" от линии питания, мА, не более		100
Виды индикации:	- непосредственно на генераторном блоке "АВ-4Л"	светодиодная
	- вибровозбудитель "СП-4Л"
Условия эксплуатации:	- температура окружающей среды	от +5 до +40 ºС
	- относительная влажность воздуха	до 80 % при температуре +25 ºС
Основные характеристики  защищаемых ламелей:	- ширина х длина(max) х толщина, мм	89 х 2000 х 0,25 3)
	- материал	окрашенный металл
	- подвес	вертикально

     Примечания.
     ¹⁾ Кроме октавной полосы со среднегеометрической частотой 125 Гц.
     ²⁾ Количество всегда четное (одинаковое в каждом из двух каналов), определяется количеством защищаемых ламелей.
     ³⁾ Указаны типовые значения: ширины и толщины и длины. Размеры могут быть изменены с учетом выполнения норм.

     Изделие представляет собой техническое средство виброакустической защиты с центральным генераторным блоком, пассивными вибровозбудителями и подсистемой автоматического контроля количества вибровозбудителей, подключенных к генераторному блоку.
     Шумовой сигнал, возбуждаемый Изделием в ламелях оконных жалюзи, представляет собой шумовые колебания поверхности ламелей.
     Размер и место установки ламелей выбирается исходя из обеспечения отсутствия прямой видимости потенциальных "мишеней".


Типовой комплект Изделия

     Электропитание, управление и контроль работы Изделия осуществляется в составе Системы "Соната-АВ4Б".
     Генераторный блок устанавливается на стену или карниз жалюзи примерно посередине защищаемой группы ламелей и подключается к линии вторичного электропитания и управления Системы "Соната – АВ4Б".

     Генераторный блок "АВ-4Л" осуществляет визуальную индикацию режима работы с помощью индикатора "РЕЖИМ". Кроме того, информация об исправности и режиме работы Изделия считывается блоком электропитания и управления "Соната-ИП4.х" и отображается на пульте управления "Соната-ДУ4.3".
     Регулировка интегрального и октавных уровней выходного сигнала Изделия осуществляется с помощью СПО "Камертон" через блок электропитания и управления Системы, подключаемый к управляющей ПЭВМ по интерфейсу USB.
     Набор регулировок интегрального и октавных уровней (профиль защиты) хранится в энергонезависимой памяти генераторного блока "АВ-4Л". По умолчанию в Изделии настроены 2 профиля защиты – с минимальным и максимальным уровнем шумового сигнала.

     Расстояние от верхней кромки ламели до оси вибровозбудителей "СП-4Л" 70 мм является рекомендуемым и может быть иным при выполнении норм.
