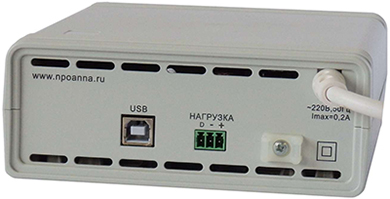

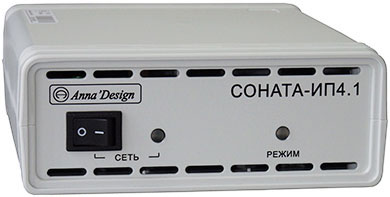

Блоки электропитания и управления "Соната-ИП4.1"

Блок электропитания и управления "Соната-ИП4.1" предназначен для:
     1) электропитания и управления подключаемыми к выходу "Нагрузка" элементами системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б (далее — Системы) в ходе ее эксплуатации;
     2) управления подключаемыми к выходу "Нагрузка" средств активной защиты информации от утечки за счёт ПЭМИН ("Соната-Р3", "Соната-Р3.1", "Соната-РС3");
     3) автоматический контроль исправности и режимов работы подключенных к нему устройств;
     4) настройки (установки интегрального уровня, корректировки спектра и т.п.) изделий, перечисленных в п.1 и п.2, и считывания из них служебной информации (состояние счетчика наработки, код ошибки при отказе, индивидуальный адрес и т.п.), при инсталляции (проверке) комплекса технических средств защиты информации.

     Для выполнения п.3 и п.4. изделие "Соната-ИП4.1" необходимо подключить к управляющей ПЭВМ.

     Устройства, не имеющие интерфейс ReBus-3, могут подключаться к Системе через блоки сопряжения "Соната-СК4.1" и "Соната-СК4.2".
Основные технические характеристики

Параметр	Значение
	"Соната-ИП4.1"	"Соната-ИП4.2"	"Соната-ИП4.3"
Количество "физических" выходов для подключения нагрузок	1
Количество "логически" управляемых устройств, шт., не менее	239
Выходное напряжение, В	12,5 ± 0,5
Интерфейс/протокол управления подключаемыми к выходу "Нагрузка" устройствами	ReBus-3 (3-проводный)
Нагрузочная способность1), мА, не более	1500		500
Мощность, потребляемая от сети, Вт, не более	40		8
Электропитание	сеть ~220В/50Гц
Виды индикации (отображаемая информация)	световая, звуковая
Интерфейс для подключения к управляющей ПЭВМ	USB 2.0
Интерфейс удаленного мониторинга	Нет	Ethernet 10/100BaseT, RJ45, TCP/IPv4, статический IP, DHCP клиент	Нет
Программное обеспечение для настройки подключаемых к выходу "Нагрузка" устройств	СПО "Камертон"2)
Программное обеспечение для удаленного мониторинга элементов Системы	Нет	СПО "Инспектор"2)	Нет
Условия эксплуатации:  температура окружающей среды  относительная влажность  воздуха	от +5 до +40 °С до 80 % при температуре +25 °С

     На основе блока питания и управления "Соната-ИП4.1" и "Соната-ИП4.3" возможно создание комплексов ТСЗИ для защиты выделенного помещения.
Использование интерфейса Ethernet 10/100BaseT блока питания и управления "Соната-ИП4.2" позволяет обеспечить удаленный мониторинг состояния и управление комплексом ТСЗИ.

Совместимость Изделия с оборудованием, кабелями, фиксатором:

Наименование
Генератор-вибровозбудитель "СВ-4Б"
Генератор-акустоизлучатель "СА-4Б"
Размыкатель телефонной линии "Соната-ВК4.1"
Размыкатель слаботочной линии "Соната-ВК4.2"
Размыкатель линии Ethernet "Соната-ВК4.3"
Генераторный блок "АВ-4Л"
Пульт управления "Соната-ДУ4.3"
Блок сопряжения с внешними устройствами "Соната-СК4.1"
Блок сопряжения с внешними устройствами "Соната-СК4.2"
Средство активной защиты информации от утечки за счет наводок информативного сигнала на цепи заземления и электропитания "Соната-РС3"
Средство активной защиты информации от утечки за счет ПЭМИН "Соната-Р3.1"
Средство активной защиты информации от утечки за счет ПЭМИН "Соната-Р3"
Кабель магистральный код 845 (бухта 50м)
Кабель для отводов код 846 (бухта 50м)
Кабель с разъёмом код 861
Фиксатор тип 10 (пластина)
Ответвитель Ш2 (комплект 3 шт.)
Кримпер для ответвителей Ш2
