Анализатор проводных линий TALAN

Цифровой анализатор проводных и телефонных линий TALAN версии 3.0 – это профессиональный прибор позволяющий обследовать проводные линий на наличие устройств негласного съема и утечки информации. Талан сочетает в себе современные технические методы проверки проводных и телефонных линий и дает расширенные возможности по анализу аналоговых, цифровых и VoIP телефонных систем.

TALAN DPA-7000 может успешно применяться для:

• Проведения работ по выявлению подслушивающих устройств на проводных линиях.
• Поиска обрывов, коротких замыканий кабеля.
• Отслеживания кабелей.
• Проверки работы телефонных линий, аппаратов, АТС (включая цифровые и VoIP).
• Установки и обслуживание ЛВС, телефонных сетей, сетей передачи данных.
• Анализа трафика ЛВС.
• Оценки использования каналов связи

Возможности проверки и тестирования TALAN DPA-7000 включают :

Цифровой демодулятор Анализатор проводных линий TALAN имеет цифровой декодер для проверки телефонных линий на наличие несанкционированного аудио сигнала (позволяет демодулировать сигнал 80% АТС PBX/ACD используемых в мире) Этот режим позволяет выявлять негласный съем информации в цифровых телефонных системах («полицейский режим») на цифровых линиях АТС.

Рефлектометр

Частотно-временной рефлектометр в отличие от традиционного временного рефлектометра не имеет «слепых» зон и обладает высоким разрешением и превосходными техническими возможностями. Позволяет выявлять неоднородности линии (стыки, ответвления, обрывы, состояние изоляции) с определением дистанции.

Локатор нелинейностей с ручным поисковым зондом

Позволяет выявить наличие на линии полупроводниковых (электронных) устройств и отслеживать прохождение линии. На примере: паралельные пары 4 и 5 имеют превышение по второй и третьей гармонике.

Автоматический переключатель

Для определения и тестирования всех комбинаций пар при подключении многопроводной линии.

Цифровой мультиметр

Предназначен для измерения и анализа электрических параметров линии (напряжение постоянное/переменное, ток, сопротивление, емкость) Автоматический переключатель для определения и тестирования всех комбинаций пар при многоканальном подключении.

Усилитель аудио сигналов с осциллографом

Встроенный высокочувствительный звуковой усилитель (20 Гц – 20 кГц) для аналоговых линий позволяет выявлять в линиях посторонние сигналы. Осциллограф с активным входом (20 Гц - 20 кГц)

Генератор напряжения смещения

Генератор напряжения смещения с цифровым управлением (+-80В) используется для активации возможных токопотребляющих устройств прослушки.

Широкополосный детектор радиочастотных сигналов

Функция анализатора спектра позволяет отображать несущие радиочастотные сигналы в линии (в диапазоне до 85 МГц) и демодулировать их, используя АМ/ЧМ демодуляторы. Встроенный широкополосный радиочастотный детектор позволяет обнаруживать и локализовывать сигналы в диапазоне до 8 ГГц.

Мультитестовая система с базой данных

для последовательного проведения тестов со всеми комбинациями пар линий, сохранение результатов в базе данных для последующего сравнения. Любые результаты тестов могут быть записаны на внешние носители, такие как USB носители или карты Compact Flash.

Ручной поисковый зонд

Позволяет проводить трассирование линии, а так же принимать отклик по второй гармонике, при использовании режима локатора нелинейностей, для локализации подслушивающих устройств.

Анализатор VOIP трафика

Технология Voice over IP (VoIP) используется для передачи речевой информации по сетям Ethernet/Internet. TALAN имеет возможность отслеживать, накапливать, анализировать и декодировать пакеты VoIP трафика, используя встроенную сетевую карту и программное обеспечение. Декодирование пакетов позволяет по акустозавязке оценить угрозу незаконного вторжения в телефонную систему.

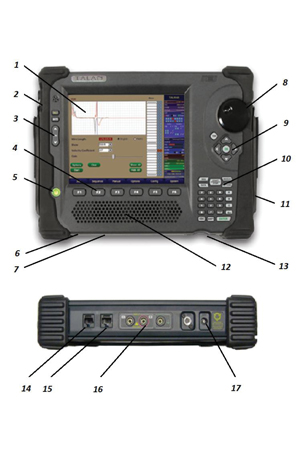

Органы управления и разъемы подключения:

Сенсорный экран высокого разрешения Разъем подключения наушников Кнопки управления громкостью Клавиши управления функциями экранного меню Клавиша питания Разъем питания (зарядки батареи) USB порт для подключения внешних устройств (накопитель, мышь, клавиатура) Ротатор настройки Клавиши управления меню Цифровая клавиатура Ручки для переноски Встроенный динамик Слот карты Compact Flash Mod 8 – подключение к телефонным проводам (RJ11) и подключение к Ethernet (RJ45) Banana Jacks – подключение щупов (крокодилы, иглы) РЧ детектор – подключение антенны (до 8 ГГц)

Комплект поставки:

1. TALAN версии 3.0
2. US и Euro шнуры питания
3. 15В адаптер питания
4. VoIP адаптер
5. Короткий сетевой кабель
6. Поисковый зонд
7. Антенна поискового зонда
8. Карта CompactFlash – установлена
9. РЧ зонд - 10 МГц - 2 ГГц
10. РЧ антенна DA-8000  - 1.5 - 8 ГГц
11. SMA-SMB - соединительный кабель DA-8000
12. SMB-SMB - соединительный кабель DA-8000
13. Аккумулятор
14. 8 и 6 проводные телефонные кабели
15. End of Line Box – оконечное устройство
16. Тестерные шнуры (зеленый – «земля»)
17. Стилус
18. 66 Block адаптер
19. Щупы – красный и черный
20. 8 проводный шнур с зажимами
21. Наушники
22. Патч корд CAT5
23. Батарея 9В
