LV-CAN200

1. Подключите контакты CAN 1H, CAN 1L, CAN 2L и CAN 2H к соответствующим контактам автомобиля;
2. Присоедините контакт №3 (красный) к любому положительному источнику питания и контакт №4 (черный) к отрицательному источнику (на массу) автомобиля;
3. Подключите контакты: №4 (черный ), №5 (желтый)  и №6 (голубой) к трекеру через MiniUSB, как показано на примере.

Отображение данных в системе наблюдения

После подключения и настройки LV-CAN200 создайте измерительные датчики в системе мониторинга ГдеМои.

Для этого  зайдите в раздел «Управление устройствами» , выберите портлет «Датчики и кнопки» и добавьте необходимые датчики:

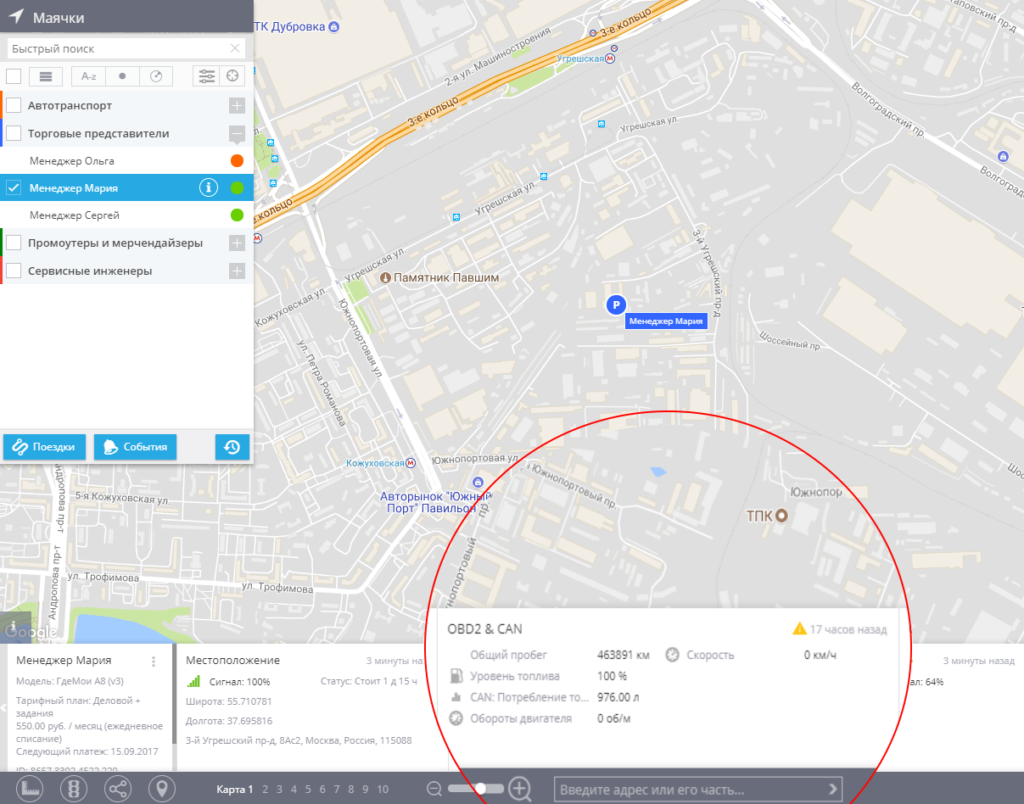

Все показания будут отображаться в информационной панели трекера.
